Montage d'un disque dur externe

IDE ou SATA

Nous allons voir comment monter un disque dur externe. Pour beaucoup, la tâche semble compliquée, alors que ce n'est pas vraiment le cas. Dans les photos qui suivent, le disque dur IDE se trouve à gauche, et le disque SATA se trouve à droite.

Pourquoi montrer un disque dur IDE alors que c'est en voie de disparition ? Simplement car, même si on ne les achètent plus neufs, on les récupèrent dans de vieux PC portables qui ne servent plus, dans la mesure où avoir une « clé USB » de plusieurs dizaines de Go pour quelques euros est tentant, et toujours utile. Dans d'autres cas, cela peut servir pour récupérer des données d'un PC portable qui ne démarre plus... Il y a donc de nombreux exemples sur l'utilité de nos jours, des disques IDE.

Les photos ont été faites sur des disques de format 2,5'', mais les manipulations à faire sont similaires à celles des disques en format 3,5''.

Une fois les boîtiers sortis de leur boîte, ils ressemblent à ceci:

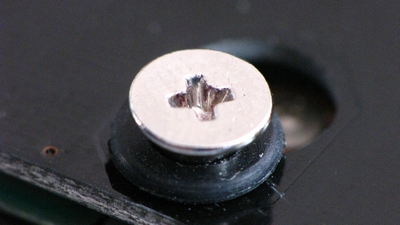

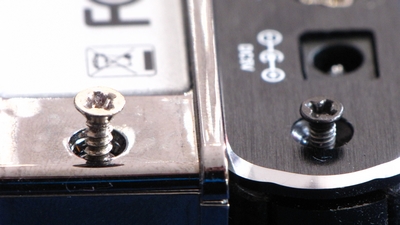

Il convient de les ouvrir, il y a généralement une ou deux vis, dans notre cas, le modèle IDE, le gris à gauche, ne comporte qu'une seule vis, tandis que le modèle SATA, le noir à droite, en comporte deux.

Une fois dévissées, on ouvre un peu les boîtiers et on voit quelque chose comme ceci: Un circuit imprimé permettant la fixation du disque dur.

Comme pour les boîtiers, le modèle IDE à gauche et le modèle SATA à droite.

Ceci fait, on connecte le disque dur au circuit électronique du boîtier.

Ici, le modèle SATA est une simple carte à connecter au disque dur, tandis que le modèle IDE contient également un support, vissé au disque par quatre vis en dessous.

Une fois ceci fait, on rentre les disques durs et le support dans le boîtier.

On vis la façade du boîtier sur le modèle IDE, et ça donne un petit disque tout propre!

Pour le modèle SATA, on remonte également la façade, et on la vis, une de chaque côté pour ce modèle.

Et voilà, la phase « hardware » est terminée, maintenant vient la phase « software », dans le cas des disques durs neufs. En effet, il convient de créer une partition et de la formater. La manipulation est faite sous Windows XP, mais celle-ci est similaire sous Windows Vista ou Seven. Une fois branché au PC, un clic droit sur le poste de travail ( ou « ordinateur » ), gérer, puis « gestion des disques ».

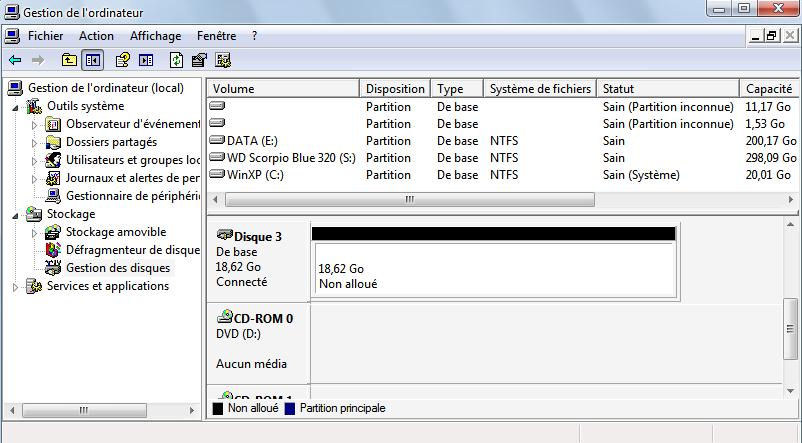

On voit tous les disques durs connectés à la machine, qu'ils soient internes ou externes. Il convient de repérer le nouveau disque, qui apparaît « non alloué », un clic droit dessus, « nouvelle partition », suivant, partition principale. Sous Vista ou Seven, il est possible qu'il propose de convertir le disque au format dynamique. Ceci reste à éviter.

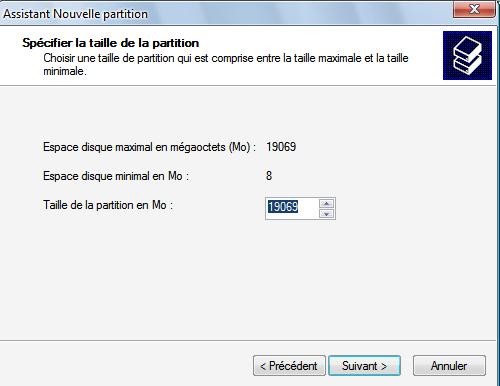

Ensuite on peut choisir la taille de la partition.

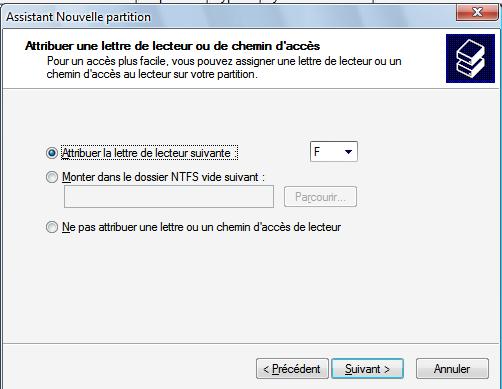

Un clic sur suivant, on choisi la lettre sur laquelle on souhaite voir le disque

Un autre clic sur suivant, on choisi le système de fichier, idéalement, NTFS. On choisi aussi le nom que portera le disque dur, affiché dans le poste de travail. Cochez de préférence la case « effectuer un formatage rapide », car cela peut être très long.

Un clic sur suivant, la partition est crée, et le disque est utilisable comme une grosse clé USB.

Bonne chance!
